ST-ZNJ-P型 智能配电网安全锁控系统

发布日期:2016-9-7点击数量:

更多 0


随着智能配电网时代的到来,配电网快速扩张,网络结构日趋复杂,城市用电对面向用户的终端配电可靠性的要求越来越高,智能配电网设备种类形式越来越多样化,对各类配电网设备规范使用及管理,显得十分重要。寻求一种安全可靠配网设备管理手段已迫在眉睫。为了进一步提高配电网的管理和运行水平,向用户提供优质电力及服务,长期稳定的安全生产是一个基本前提,智能配电网显得尤为重要。

一、智能配电网安全锁控系统的特点

(一)设备种类多、操作和管理措施多样

配电网中的设备同变电站相比,某些类型的设备具有比较独特的特性。比如配网中有很多负荷开关,该类设备从特性来看,即可开断负荷电流,又可作为明显断开点;配网中有很多组合设备(如三工位开关、环网柜、箱式变、开关站、柱上开关等),有时需要考虑特殊的保护措施;又如传统的闭锁方法不能应用在柱上设备等等。有些设备有防误装置控制,而还有大量设备和防误操作关联不大,又没有有效的管理方式,如阴井盖、环网柜门等。

(二)设备数量多、分布广、网络复杂、协同作业多

配网操作考虑的是全局的网络化控制管理,即不但要确保本间隔的正确操作,还要确保线路对侧正确操作,以及多班组在不同地点进行多任务协同操作的正确性。通过对各类设备仓门的管理,实现配电网的安全运行。

二、配网设备装置的类型

配网设备装置主要有:配电房及设备;箱式变及设备;环网柜;电缆分支箱;开闭所及设备;智能JP柜及配变;配电线路及阴井盖;柱上开关及杆塔。

三、配网安全管理的核心技术分析

配电网运行的特点是网络结构复杂,涉及的单元、设备众多,设备种类及操作模式复杂,涉及的部门较多且管理方式和变电站有很大 的区别等,针对该特点,必须解决下面的技术难点:

第一,通常在一个区(县)级配电网络需调度操作的线路、设备较多,达几万个,因此,不可能象变电站设备和区域那样管理配电网每个设备的方法来解决。建立针对配电网的实际情况及实现手段是配网安全管理操作系统首先应解决的技术难点。

第二,配网网络复杂,线路、开闭所、配网房、分支箱等配网单元繁多,需操作的设备更是达到万级数量,且设备的种类多且复杂。因此,操作需有效防止走错间隔(工作位或供电区域)是保证配网运行的重要一环,配网操作系统必须满足配网网络运行操作中防止走错间隔或选错设备的操作功能。

第三,满足配网运行管理要求。配网运行管理涉及的部门较多,人员多,并针对配网调度、操作都有内定工作管理流程,且每个部门的工作管理模式及使用模式都不相同,但都是针对同一配电网络进行运行管理, 因此,既要满足配网运行管理各个部门的配网安全管理操作系统中基本信息共享、同步,又要分别满足各个部门的管理及使用模式,且能满足各个部门的按内定的工作流程使用本系统。

    第四,满足配电网的网络维护要求。配网网络结构复杂,结构或设备变化较快,因此,系统必须满足易维护、少调试等基本要求。系统必须将调试的工作量简化到最少,维护简单、操作简便、稳定可靠,若不能达到这些基本的要求,该系统在实际应用中将很难满足配网运行管理的需要。

第五,提供配网运行管理基本功能。系统必须针对配网运行管理的一些基本要求提供对应的功能, 采用一次接线图形管理及操作设备仓门、 配网运行工况状态监视、动态防真模拟预演等基本的配网运行管理功能。还可以根据配电网的地理信息,按照设备分布的空间区域,对设备仓门进行操作管理。

四、智能配电网安全锁控系统解决方案

(一)标准规范

GB26859-2011       《电业安全工作规程》(电力线路部分)

GB26861-2011       《电力安全工作规程》(高压试验室部分)

GB26164.1-2010《电业安全工作规程》(第1部分:热力与机械)

DL5009.3-1997      《电力建设安全工作规程》(变电所部分)

DL5009.2-2004      《电力建设安全工作规程》(第2部分:架空电力线路)

国家电网安监[2009]664号《国家电网公司电力安全工作规程》(变电部分)

国家电网安监[2009]664号《国家电网公司电力安全工作规程》(线路部分)

国家电网安监[2005]516号《国家电网公司电力安全工器具管理规定》(试行)》

国电发[2002]777      《国家电力公司电力安全工器具预防性试验规程》

Q/GDW434.1— 2010《国家电网公司安全设施标准 》(变电)

Q/GDW 434.2—2010《国家电网公司安全设施标准 》(电力线路)

DL/T 687  《微机型防止电气误操作装置通用技术条件》

GB9813 《微型数字电子计算机通用技术条件》

GB11920《电站电气部分集中控制机通用技术条件》

GB2706 《交流高压电器动热稳定试验方法

GB311.3《高电压试验技术》

GB6162《静态继电器及保护机的电气干扰试验》

GB2423.1《电工电子产品基本环境试验规范》

GB5465.2 《电气设备用图形符号》

DL/T510335KV~110KV无人值班变电站设计规程》

IEC 1000-4 《电磁兼容性试验和测量技术》

DL/T814 《配电自动化系统功能规范》

DL/T721 《配电自动化远方终端》

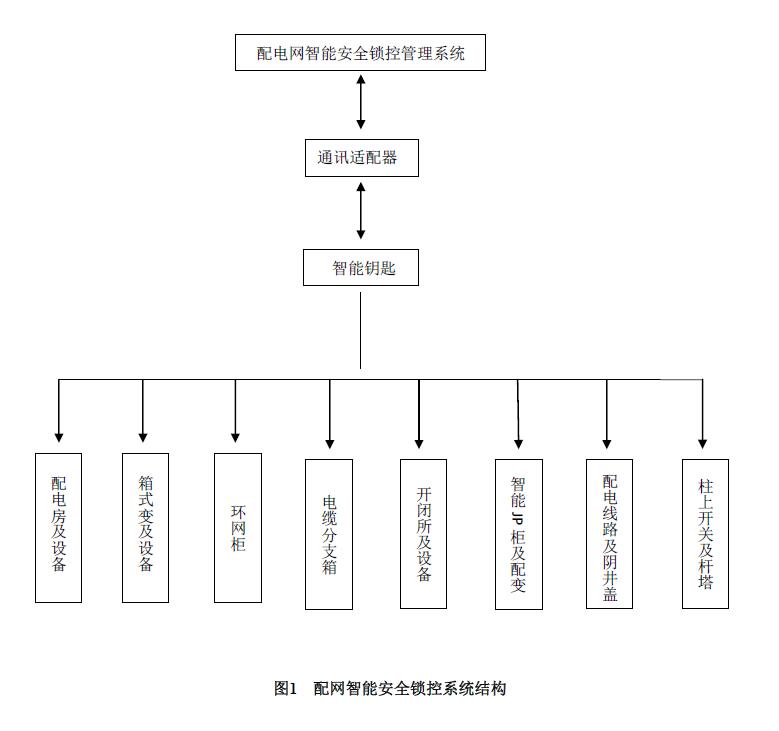

(二)系统结构

适用于城市配电网,由主机、无线通信器、钥匙、数据传送/充电座、各种锁具等组成,可对配电网的环网柜、开闭所、开关站、分支箱、输电线路及阴井盖、智能JP柜等设备进行统一的闭锁管理,钥匙与主机之间通过无线网络进行实时通信,可以通过无线方式进行开票、追加票和回传票,极大的方便了现场开锁工作。





本系统由管理软件、钥匙、传输适配器(充电座)、无线智能钥匙、紧急解锁钥匙、授权卡以及锁具系列组成。下面简要介绍各部分的功能。

1、系统软件:用于存贮所有锁具信息以及开锁人员信息,生成开锁序列,并发送给钥匙。同时保存钥匙上传的开锁记录,便于浏览和查询。

2、智能钥匙:专用解锁钥匙,经过授权可开启系统内的所有非五防类锁具。钥匙存放了所有的锁具信息,具备权限管理功能,可自动记录开锁全过程。

3、传输适配器:用于数据管理软件本地传输解锁序列到钥匙,同时具备对钥匙的充电功能。

4、无线智能钥匙:用于数据管理软件远程传输解锁序列到钥匙。

5、锁具系列:锁具采用优质不锈钢及黄铜材料制造,机械强度高、抗腐蚀能力强;结构模块化设计,维护方便;锁芯与钥匙采用全密封结构,安全性高;锁体内部机构采用磁控设计,无摩擦,开锁灵活,无卡涩;锁具编码系统采用全球唯一码,保证无重复编码。

6、紧急解锁钥匙:用于系统故障时应急打开锁具。

7、授权卡:用于钥匙验证开锁人员的身份和权限。

(三)典型配置清单

序号

名称

规格型号

单位

数量

1

联想商用机主机

G645/2G/250G/DVD

1

2

宽屏液晶显示器

  ZNJ-P3

1

3

配网安全锁控系统软件

  ZNJ-P3

1

4

配网安全锁控系统客户端

  ZNJ-P3

1

5

智能防盗管理电脑钥匙

 ZNJ-P

按需

6

数据传输适配器

  ZNJ-P

按需

7

充电座

  ZNJ-P

按需

8

紧急解锁钥匙

  ZNJ-P

按需

9

智能防盗锁

  ZNJ-P

按需

10

阴井盖锁

  ZNJ-P

按需

11

设备挂锁

  ZNJ-P

按需

12

把手锁

  ZNJ-P

按需

13

平面锁

  ZNJ-P

按需

14

其他定制锁具

  ZNJ-P

按需

(四)系统功能

1、随机开锁管理

钥匙中存放了所有的锁具信息,可以拿钥匙到现场,经过人员权限认证后,可以打开具有开锁权限的锁具。开锁过程会被记录。开锁完成后,智能钥匙会通过传输适配器将开锁过程数据上传至主机。

2、指定开锁管理

主机上存储了所有锁具信息及开锁人员信息,系统管理员可设置各开锁人员的开锁范围,临时性工作任务可由管理人员或值班长设置临时密码指定开锁范围。

3远程信息交互

主机可选择本地和远方两种模式传输锁具解锁序列到钥匙,远方传输模式分为网络和短信两种方式。短信方式交互尤其适用于开锁人员在运行现场通过短信方式接收解锁序列,并且在开锁完成后通过短信方式发送开锁记录,而不用回到集控中心或者主控室,提高了使用的效率和灵活性。

4人员权限管理

工作人员的角色配置为管理人员、系统管理员、专工、所长、值班长、值班员、运行人员、检修人员、外部人员等,系统管理员级别最高,可以对其他人员的权限进行设置和更改。系统权限包括用户管理、授权下载、锁具信息录入、查询统计、开授权票、钥匙管理、通信配置、图形管理、图形编辑、客户端管理、厂站定义等。

5开锁记录查询

在主机上,详细的记录了开锁人、开锁时间、开锁设备等信息。可以对开锁记录数据进行查询,可选择开锁人、时间段、设备名等检索方式。钥匙中同时也保存开锁记录追忆数据,用户无法删除。

6设备数据管理

设备的相关信息储存于主机中,包括设备名称、锁码、设备位置、关联设备信息等内容,用图形方式直接显示在软件界面上。设备可按照地理位置、设备电压等级、设备类型以及用户使用习惯等分类。

7后备功能扩展

系统具备与防误闭锁系统实现有机融合,还具备与变电站辅助控制系统进行通讯的功能,如实现与配网其他系统对接的功能。

8钥匙注销功能

若钥匙丢失,可在系统中取消该钥匙的开锁功能,而不必更换锁具。

(五)系统特点

1多元化主机

主机可采用专门的工控主机,也可以使用站内任意的PC电脑,降低系统成本的同时简化了维护工作。

2开锁授权限时

可限定开锁时间范围,超出允许时间则禁止开锁,适用于固定时间段、固定工作地点的开锁。

3适应集控管理

适应分层的集控管理模式,实现网络化管理,可同时管理10万把锁具。

4黑匣子信息记录

实时查询系统历史运行信息,包括系统运行、注销时间,人员登录、退出时间,系统自学、传票记录等各种信息。

5钥匙智能化

具备密码、刷卡的登录方式,开锁机构采用不锈钢材料,多密匙设计,耐腐蚀,抗摔,防跌落能力强,一次充电可开锁5000次以上,可以待机6个月以上。

6多样化、可靠耐用的锁具

基于20多年变电站用专业锁具设计和制造经验,全新设计了全密封磁控锁芯及适用于各种设备和区域的锁具,优异的材质保障了锁具经久耐用、不锈蚀不腐蚀。

(六)系统组成介绍

1主机

主机存贮所有锁具信息以及开锁人员信息,选择生成锁具解锁序列,并发送给钥匙。同时保存钥匙上传的开锁记录,用于浏览和查询。锁具信息可支持按设备类型、电气接线图以及地理位置分布等方式进行授权。界面见下图:







2、智能钥匙

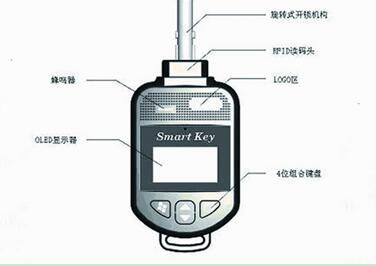

智能钥匙是智能锁具管理系统的专用解锁钥匙,经过授权可开启变电站内的所有非五防类锁具。钥匙可接收主机数据,具备权限管理功能,并可记录开锁全过程。

    性能特点:

采用单孔旋转式磁控开锁机构,体积小、可靠性高、符合传统开锁习惯;

采用液晶显示,亮度高、对比度大,可在-40℃正常显示;且不少于64个汉字显示;

独特的磁耦合式通讯/充电设计,确保有极高的通讯和充电可靠性,通讯速率可达19200Bit/s

高分贝蜂鸣器、四位组合键盘,可提供直观、高效的人机交互手段;

有通讯、时间、显示、音响设置、采码、电量查询等多种辅助功能;

低功耗设计及600ma/H大容量锂电池,确保一次充电可连续开锁3000次以上;无线智能钥匙一次充电可连续开锁1000次;

业界最小的钥匙体积(61mm高、40mm宽、18mm厚),只有五防电脑钥匙的1/4,便于操作和携带;无线智能钥匙(105mm高、40mm宽、18mm厚)

全密封设计,防水、防尘等级IP 68,确保可在水中进行开锁操作;

可在各种条件下使用(户内或户外);

电磁兼容性符合DL/T687-1999标准要求;

使用寿命长,累计开锁次数大于50000次,使用时间大于10年;

无限编码,编码采用全球唯一码;无线采码,智能钥匙采码为非接触式;

具有自动监测能力,发现故障及时报警;

能记忆存储当前执行的操作任务,当电池电量耗尽、关闭电源或省电模式下不会丢失当前工作日志。

3、锁具

锁具种类齐全,本项目主要采用井盖锁和防盗锁等。

所有锁具内置全球唯一RFID编码,钥匙可读取编码,确认后才可开锁。

锁芯发明专利号:一种具有防水防潮防尘功能的锁芯201320333616.1

锁芯采用多密匙结构设计,防技术解锁能力强,锁钩抗拉强度大于500N

锁芯采用纯铜制作,通过72小时盐雾测试,有效防止生锈、卡涩等现象;

防护等级达到IP68。另有专门的防尘盖设计,有效防止虫类、灰尘等进入到锁具内部,也提高了抗腐蚀能力;

安装方便,操作简单,无需加油,免维护。

A818弹式天地锁技术要求及性能参数

1锁芯防水、防尘等级:锁芯IP67,锁体IP56

2锁体及锁内其它件:应采用有色金属材料或316不锈钢制造

3编码值:≥65536 无源编码方式,全球唯一编码

4可连续开锁次数:≥ 50000

5户外平均使用寿命:≥ 10

6防尘:有固定防尘塞

7操控性:可磁控开锁、可电子身份识别

8锁芯结构:全密封、磁力传导、自由式单子

9耐侯性:采用自由式单子技术,具有极佳的耐侯性与操控性

10外形尺寸:160 mm(长)×35.5 mm(宽)×29.1 mm(高)

B828弹式天地锁技术要求及性能参数

1锁芯防水、防尘等级:锁芯IP67,锁体IP56

2锁体及锁内其它件:应采用有色金属材料或316不锈钢制造

3编码值 ≥65536 无源编码方式,全球唯一编码

4可连续开锁次数:≥ 50000

5户外平均使用寿命:≥ 10

6防尘:有固定防尘塞

7操控性:可磁控开锁、可电子身份识别

8锁芯结构:全密封、磁力传导、自由式单子

9耐侯性:采用自由式单子技术,具有极佳的耐侯性与操控性

10外形尺寸:160 mm(长)×35.5 mm(宽)×29.1 mm(高)

C830弹式天地锁技术要求及性能参数

1锁芯防水、防尘等级:锁芯IP67,锁体IP56

2锁体及锁内其它件:应采用有色金属材料或316不锈钢制造

3编码值:≥65536  无源编码方式,全球唯一编码

4可连续开锁次数:≥ 50000

5户外平均使用寿命:≥ 10

6防尘:有固定防尘塞

7操控性:可磁控开锁、可电子身份识别

8锁芯结构:全密封、磁力传导、自由式单子

9耐侯性:采用自由式单子技术,具有极佳的耐侯性与操控性

10外形尺寸:160 mm(长)×35.5 mm(宽)×29.1 mm(高)

D、玻璃门锁技术要求及性能参数

1锁芯防水、防尘等级:锁芯IP67,锁体IP56

2锁体及锁内其它件:应采用有色金属材料或316不锈钢制造

3编码值:≥65536 无源编码方式,全球唯一编码

4可连续开锁次数:≥ 50000

5户外平均使用寿命:≥ 10

6防尘:有固定防尘塞

7操控性:可磁控开锁、可电子身份识别

8锁芯结构:全密封、磁力传导、自由式单子

9耐侯性:采用自由式单子技术,具有极佳的耐侯性与操控性

10外形尺寸:¢23 mm×41 mm,外盖圆max43 mm

E、阴井盖锁技术要求及性能参数

1锁芯防水、防尘等级:锁芯IP67,锁体IP56

2锁体及锁内其它件:应采用有色金属材料或316不锈钢制造

3编码值:≥65536 无源编码方式,全球唯一编码

4可连续开锁次数:≥ 50000

5户外平均使用寿命:≥ 10

6防尘:有固定防尘盖

7操控性:可磁控开锁、可电子身份识别

8锁芯结构:全密封、磁力传导、自由式单子

9耐侯性:采用自由式单子技术,具有极佳的耐侯性与操控性

10    外形尺寸:    23 mm×34 mm,外盖¢50 mm

F、把手锁技术要求及性能参数

1锁芯防水、防尘等级:锁芯IP67,锁体IP56

2锁体及锁内其它件:应采用有色金属材料或316不锈钢制造

3编码值:≥65536无源编码方式,全球唯一编码

4可连续开锁次数:≥ 50000

5户外平均使用寿命:≥ 10

6防尘:有固定防尘塞

7操控性:可磁控开锁、可电子身份识别

8锁芯结构:全密封、磁力传导、自由式单子

9耐侯性:采用自由式单子技术,具有极佳的耐侯性与操控性

10    外形尺寸:147 mm(长)×29 mm(宽)×16.5 mm(高)

G、办公室门锁II型技术要求及性能参数

1锁芯防水、防尘等级:锁芯IP67,锁体IP56

2锁体及锁内其它件:应采用有色金属材料或316不锈钢制造;锁体表面喷粉

3编码值:≥65536,无源编码方式,全球唯一编码

4可连续开锁次数:≥ 50000

5户外平均使用寿命:≥ 10

6外形尺寸:¢21 mm×38 mm×67 mm max

7防尘:有固定防尘塞

8操控性:可磁控开锁、可电子身份识别

9锁芯结构:全密封、磁力传导、自由式单子

10耐侯性:采用自由式单子技术,具有极佳的耐侯性与操控性

H、防盗天地锁(井盖锁)技术要求及性能参数

1锁芯防水、防尘等级:锁芯IP67,锁体IP56

2锁体及锁内其它件:应采用有色金属材料或316不锈钢制造;锁体表面喷粉

3编码值:≥65536,无源编码方式,全球唯一编码

4可连续开锁次数:≥ 50000

5户外平均使用寿命:≥ 10

6外形尺寸:¢16.5 mm×32 mm×113 mmmax

7防尘:有固定防尘塞

8操控性:可磁控开锁、可电子身份识别

9锁芯结构:全密封、磁力传导、自由式单子

10耐侯性:采用自由式单子技术,具有极佳的耐侯性与操控性

I、设备挂锁技术要求及性能参数

1锁芯防水、防尘等级:锁芯IP67,锁体IP56

2锁体及锁内其它件:应采用有色金属材料或316不锈钢制造;锁体表面喷粉

3编码值:≥65536,无源编码方式,全球唯一编码

4可连续开锁次数:≥ 50000

5户外平均使用寿命:≥ 10

6外形尺寸:45.4 mm(长)×20.2 mm(宽)×78.3 mm(厚)

7防尘:有固定防尘塞

8操控性:可磁控开锁、可电子身份识别

9锁芯结构:全密封、磁力传导、自由式单子

10耐侯性:采用自由式单子技术,具有极佳的耐侯性与操控性, ,

J、特大把手锁技术要求及性能参数

1锁芯防水、防尘等级:锁芯IP67,锁体IP56

2锁体及锁内其它件:应采用有色金属材料或316不锈钢制造;锁体表面喷粉

3编码值:≥65536,无源编码方式,全球唯一编码

4可连续开锁次数:≥ 50000

5户外平均使用寿命:≥ 10

6门外部分外形尺寸:147.5 mm(长)×28 mm(宽)×58 mm(厚)

7防尘:有固定防尘塞

8操控性:可磁控开锁、可电子身份识别的

9锁芯结构:全密封、磁力传导、自由式单子

10耐侯性:采用自由式单子技术,具有极佳的耐侯性与操控性

K、环网柜锁技术要求及性能参数

1锁芯防水、防尘等级:锁芯IP67,锁体IP56

2锁体及锁内其它件:应采用有色金属材料或316不锈钢制造;锁体表面喷粉

3编码值:≥65536,无源编码方式,全球唯一编码

4可连续开锁次数:≥ 50000

5户外平均使用寿命:≥ 10

6外形尺寸:210 mm(长)×90mm(宽)×56 mm(高)

7防尘:有固定防尘盖

8操控性:可磁控开锁、可电子身份识别

9锁芯结构:全密封、磁力传导、自由式单子

10耐侯性:采用自由式单子技术,具有极佳的耐侯性与操控性

五、使用智能配电网安全锁控系统产生的效益

规范配电网设备管理,提高相关工作人员的工作效率,有力保障了配电网设备安全运行,符合智能配电网技术发展方向。
